| 1950 |
|
|
Reparatur von Rundfunk-
und Haushaltgeräten |
|
| 1950 |
Einkreisempfänger
Perkeo |
|
Montage-
Lohnarbeit für ELMUG |
|
| 1951 |
HELI 51W |
 |
Kleinsuper (6 Röhren, 6 Kreise)
KML
Fertigung im Auftrag der HO,
1953 ausgelaufen
|
|
| 1952 |
Kadett |
 |
erstes Drucktastengerät
der DDR |
|
| 1952 |

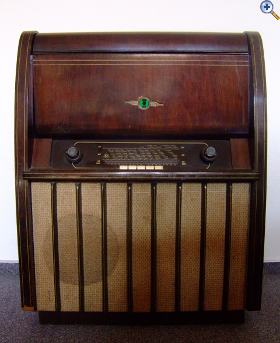

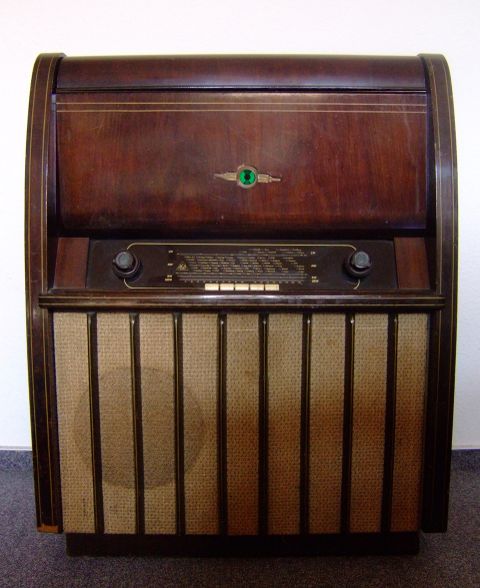

Musiktruhen |
|
Zulieferung von
Empfänger-Chassis an
Peter Tonmöbel Plauen
|
|
| 1953 |
Kadett I (53W) |
|
Super (3 Röhren, 6 Kreise)
KML, magisches Auge |
Einzelhandelsgeschäft in der Dr. Külz Str. eröffnet |
| 1954 |
Kadett II (54 W) |
 |
UKW
Drucktasten
Erstes UKW-Gerät
der DDR |
UKW-Empfangsteile kamen von Fa. Häberle, Burgstädt
Quelle: Webseite Kathrein Sachsen GmbH |
| 1954 |
Kapitän I |
|
9 Röhren
6/11 Kreise
UKML
3 Lautsprecher
3D-Klang |
|
| 1955 |

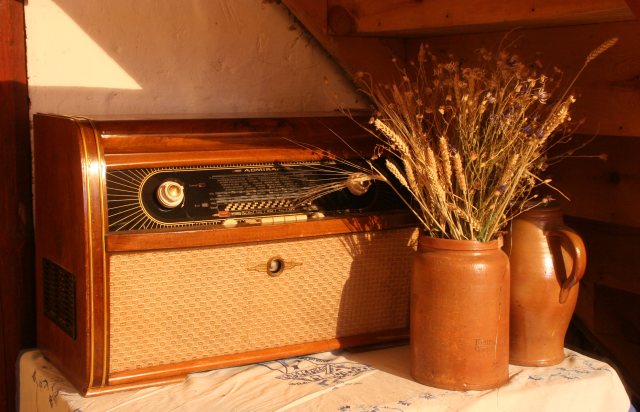

Admiral |
|
getrennte H-T-Regelung
12 Röhren
8/11 Kreise
4 Lautsprecher
zweikanalverstärker
Skala oben |
|
| 1956 |
Admiral II |
|
getrennte Chassis für AM und FM |
eigener Messestand in Leipzig
Exportauftrag Türkei |
| 1956 |
Korvette |
 |
|
|
| 1957 |

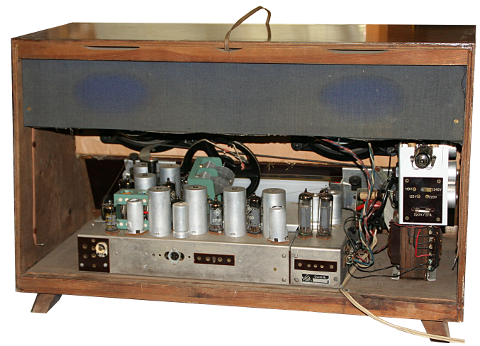

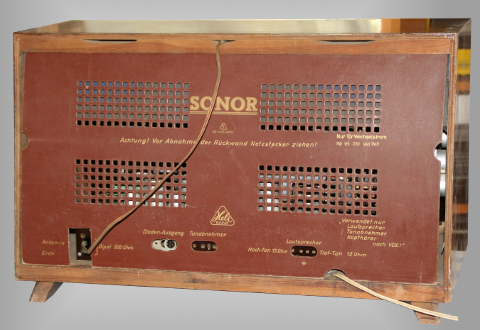

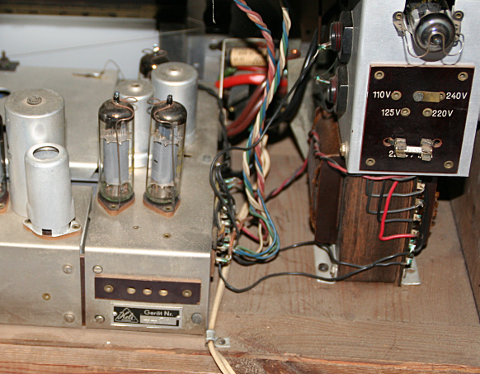

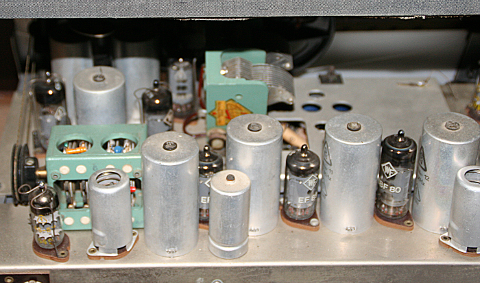

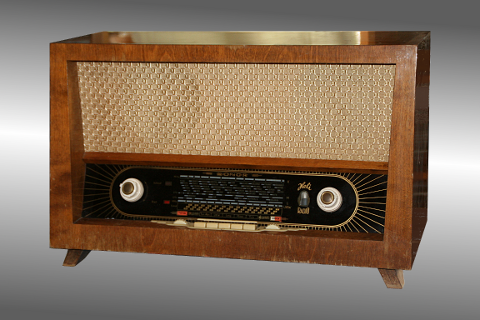

Sonor |
|
Spitzengerät, Besonderheiten:
Vollständig getrennte AM- und FM-Teile,
14 Röhren, separate (Hochton- und Tiefton-)Eintakt-Endstufen,

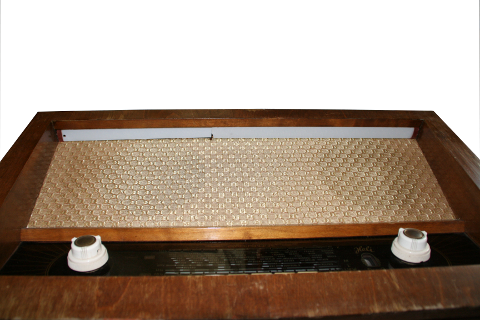

Frontseite mit Flutlicht beleuchtet
(13 Glühlämpchen)!
Rückseitige Hochtonlautsprecher sorgen für "Raumklang" |
|
| 1958 |
Sonorett |
 |
Sonorett - vermutlich ein "auf eigenen Beinen stehendes" Sonor - seitlich angesetzt finden sie sich in Form eines auf dem Kopf stehenden "V"
Es gab eine Variante als Tisch- und eine als Standgerät |
beide Geräte wurden 1957 auf der Messe vorgestellt |
| 1959 |
HELI 3000T |
 |
Tisch und Standgerät,
auf Herbstmesse 1958 vorgestellt
bis 1963 gefertigt |
staatliche Beteiligung seit 1959 lt. FP |
| 1959 |
HELI 3000
Standgerät |
 |
auch "Affenschaukel"
genannt |
|
| 1960 |

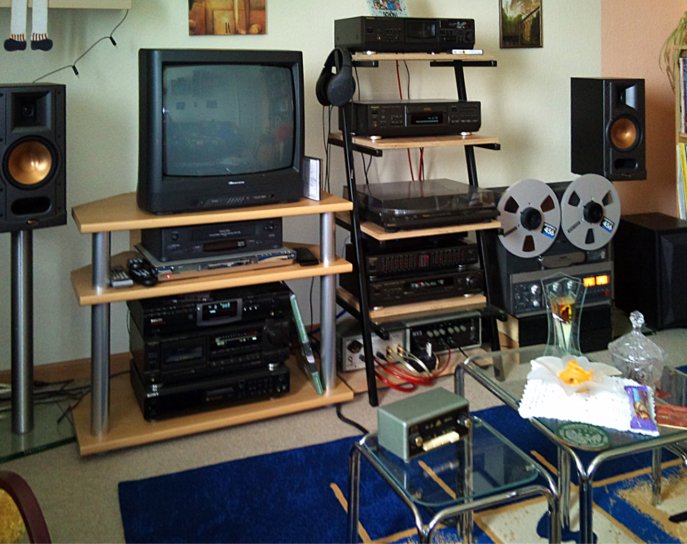

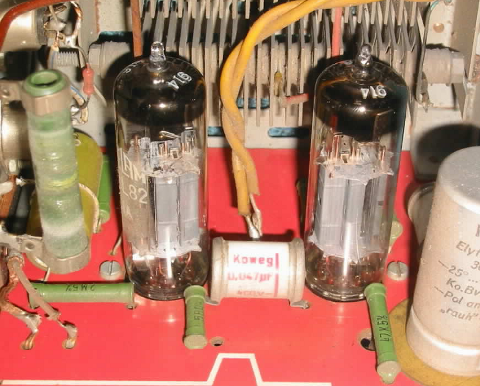

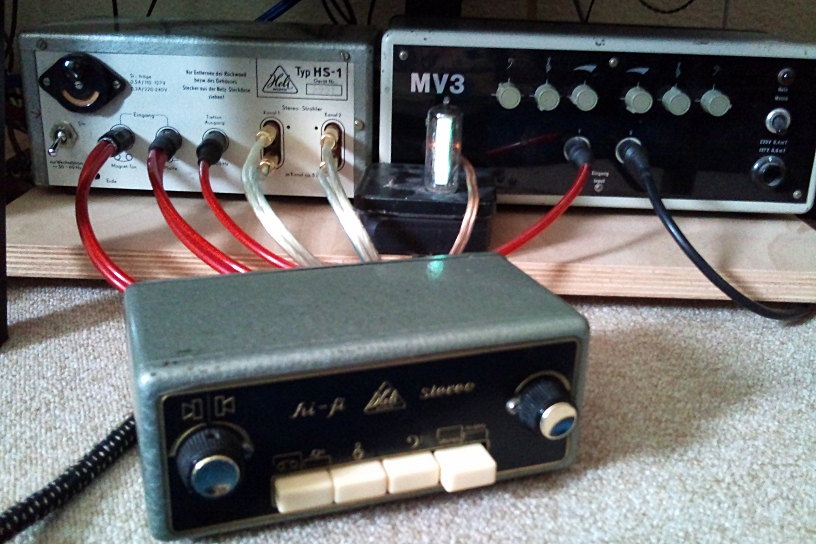

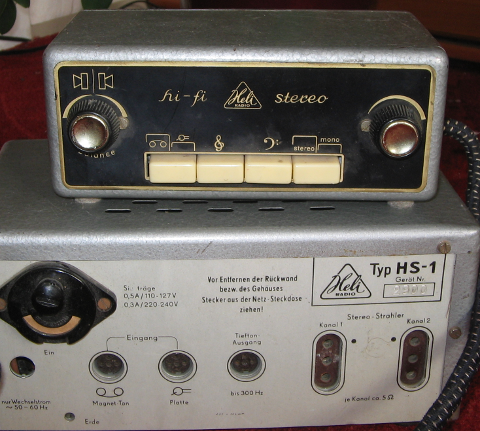

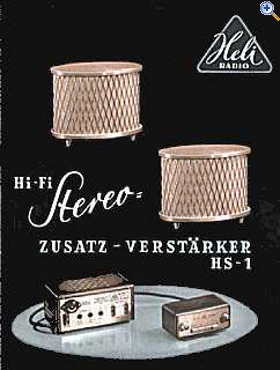

Steroverstärker HS 1 |
|
Der Frequenzbereich des HS 1 beginnt erst bei ca. 300Hz.
Um tiefere Frequenzen wiedergeben zu können, ist ein Anschluß eines separaten Bass-Verstärkers
vorgesehen. Tatsächlich ist mit dem HS 1 bereits 1960 das "Subwoofer"-Prinzip realisiert worden. |

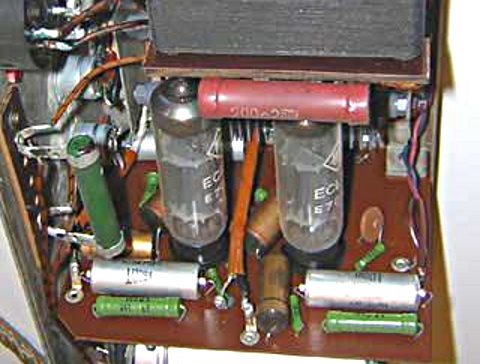

Wie so oft, war Hempel auch hier Vorreiter:

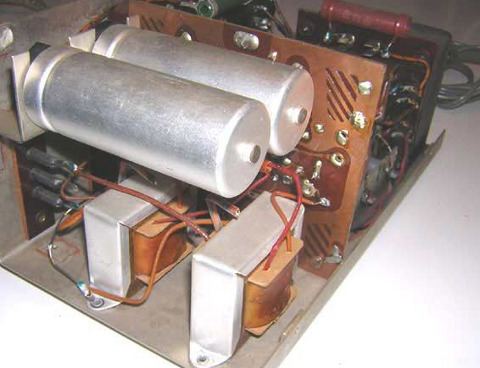

Die neue Leiterplatten-Technologie wurde mit in Zusammenarbeit mit der TU-Dresden (Markert/Hildebrand) entwickelt;
erste Produktionserfahrungen mit "gedruckten Schaltungen" sammelte man mit dem HS1.
Vorgestellt wurde der HS1 auf der Leipziger Messe (08.11.1960) |
| 1960 |
Helistar |
 |
für Export gedacht
Chassis: Heli 3000 |
|
| 1960 |

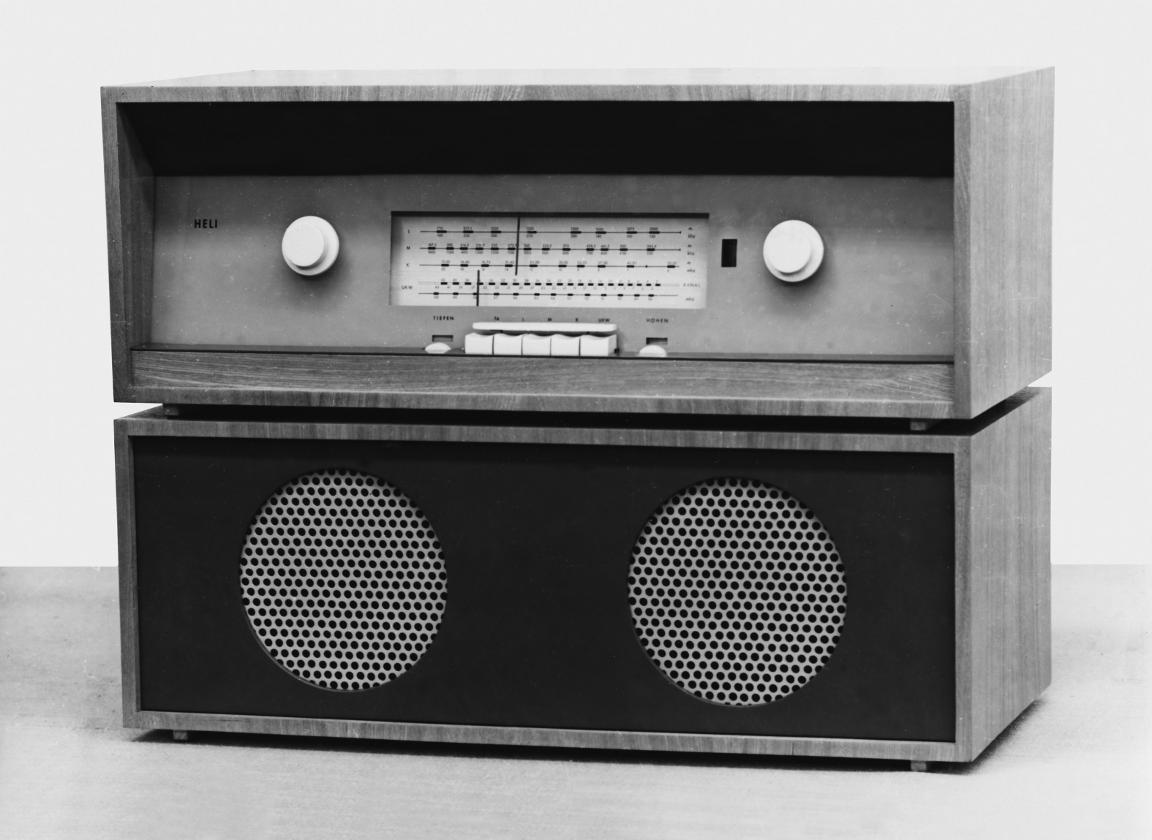

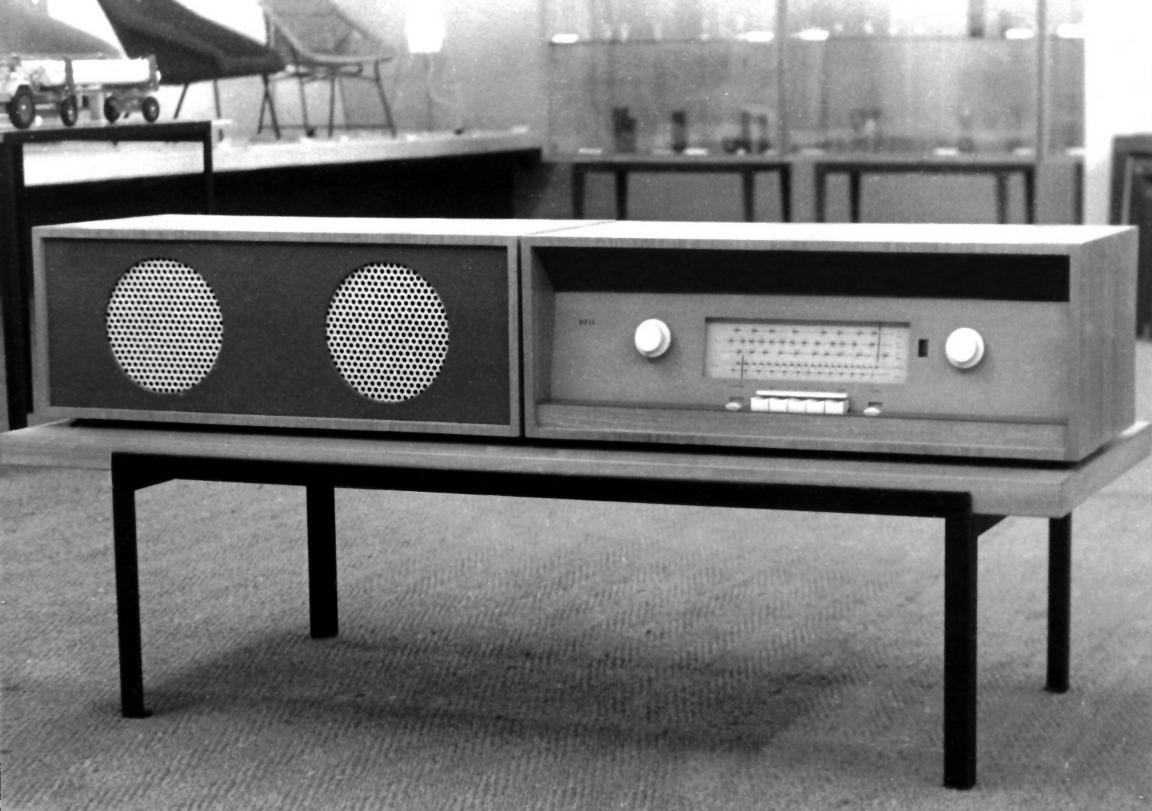

rk1 |
|
baut auf dem Heli 3000 auf
wurde erst als rk2 veröffentlicht
und gefertigt ? |
Gestaltung 1960
Dietel/Rudolph |
| 1961 |

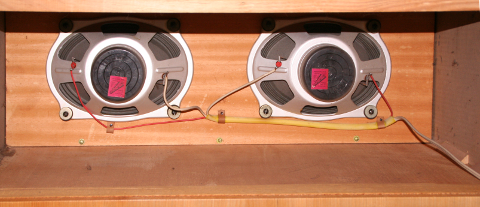

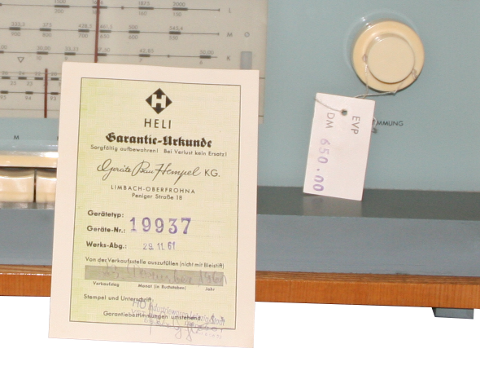

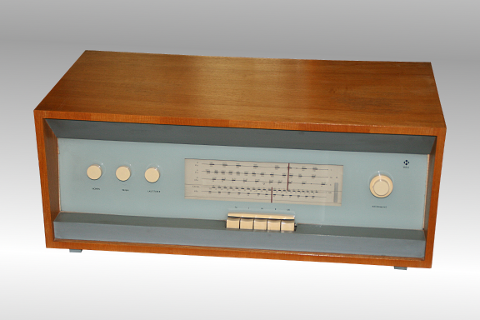

RK2
(HELI 3001F-8/12)
RK2F |
|
Was unterscheidet RK2 und RK2F?
Das "F" steht für die eingebaute Ferritantenne (die Normalversion braucht eine herkömmliche Hochantenne für die AM-Bereiche) |
Gestaltung 1960
Dietel/Rudolph
ausgestellt zur Frühjahrsmesse 1961
vom RK2 wurden insgesamt 25000 Stück gefertigt |
| 1961 |

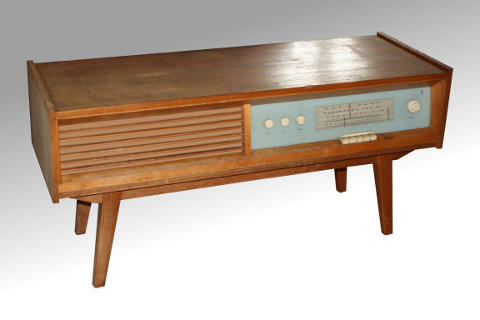

RS2
RS2F |
|
RS2 ist als Standgerät vom RK2 abgeleitet,
RS2 / RS2F - siehe RK2 |
Gestaltung 1961/61
Dietel/Rudolph
Die schrägen Füße des unten gezeigten Gerätes hat jemand anders "verbrochen" - die Verantwortung dafür liegt nicht bei Dietel/Rudoph |
| 1962 |
RS2FP |
 |
Der Lautsprecherbereich bot ausreichend Platz um noch einen Plattenspieler einzubauen |
|
| 1961 |
RP1 |
 |
Phonolaufwerk oben:
Chassis 3001 |
|
| 1962 |
R2, R3 |
 |
Lautsprecher in
den Seiten |
Beginn der Gestellfertigung aus Vierkantstahlrohr
Entwurf 1962 |
| 1962 |
RS4 |
 |
Entwurf 1962 |
|
| 1962 |
Pacemaker |
 |
Herzschrittmacher
Musterfertigung |
|
| 1962 |

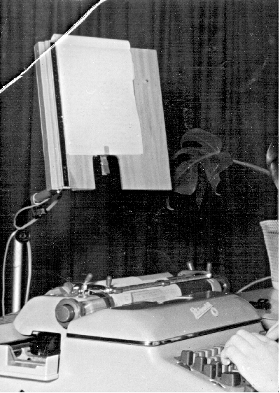

Manuskripthalter |
 |
|
|
| 1962 |
r2F |
 |
Lautsprecher auf Rückseite
integriert, anstelle der üblichen
Papp-Rückwand, besonders
attraktiv in freistehenden Regalen |
|
| 1963 |

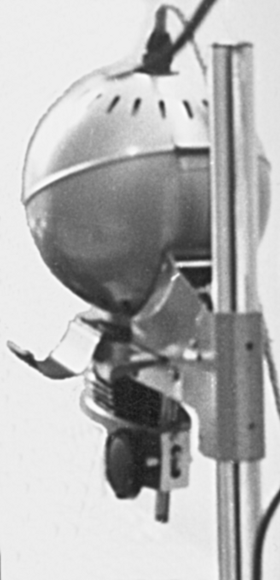

Adjutar-Montage |
 |
Vergrößerungsgerät für Hobby-Fotolabor |
Zusatzproduktion
in der Endmontage
(spätere Lagerebene) |
| 1964 |
Hotelradio Einschub
(Bettenradio) |
|
Entwicklungsbeginn der Bausteinserie
Entwicklungsbeginn der rk Baßreflexbox (L40/L80) |
|
| 1964 |
Blutkörperzählgerät ZG1 |
 |
|
entwickelt von
TUR Dresden |
| 1965 |
Blutkörperzählgerät ZG2 |
|
|
|
| 1965 |
Exklusiv-Sortiment |
|
Die Exclusiv-Serie wurde für Bruns/Hamburg entwickelt und basierte auf zugekauften "Saalburg"-Chassis; wie viele Geräte tatsächlich geliefert wurden, ist unklar |
erster Schulzlautsprecher im Einsatz |
| 1966 |

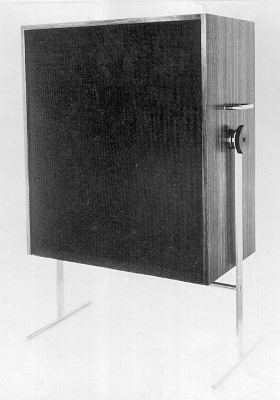

Z132 |
 |
|
|
| 1966 |

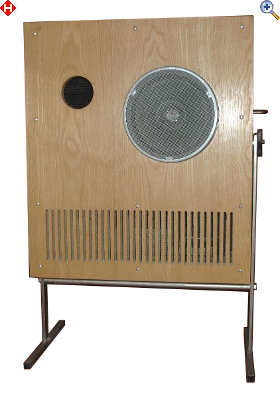

VS1-32 |
|
|
Gestaltung 1965 |
| 1966 |
Z131 Abhörlautsprecher |
 |
|
|
| 1966 |

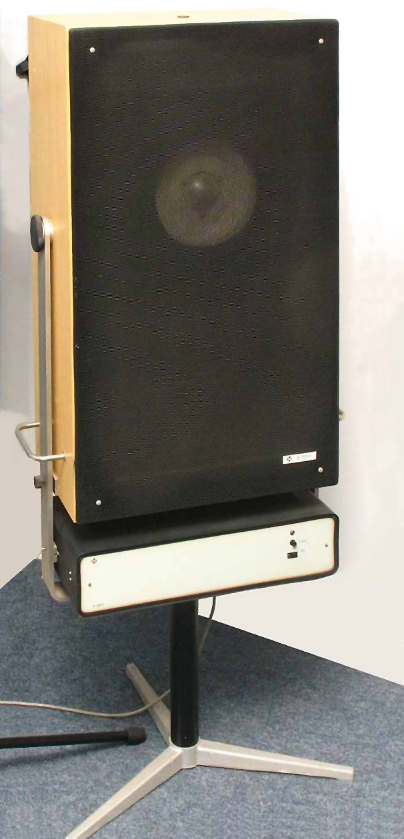

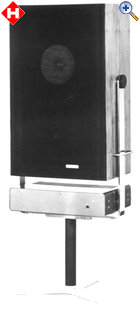

VS1-31 |
|
|
|
| 1966 |
K20E |
 |
|
|
| 1966 |
K12 studio |
 |
|
|
| 1966 |
K12E (mit Verstärker) |
 |
|
|
| 1966 |

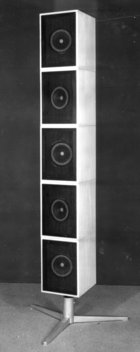

K12 mit Ständer |
 |
|
|
| 1966 |
Produktionsstart
Bausteinserie 66 |
|
|
Gestaltung:
Dietel/Rudolph 1965 |
| 1966 |
rk3 stereo
(zentrale Komponente der Bausteinserie) |
 |
NF-Vorverstärker: 3 * GC 117,
Endstufe: ECL 86
automatische Scharfabstimmung auf UKW
konsequente Modul-Bauweise:
- (Transistor-)Stereodecoder nachrüstbar
- zweiter NF-Vorverstärker nachrüstbar
- zweite Endstufe nachrüstbar
Mehrfachanwendung des "magischen Balkens" (EM84) für Feldstärke- und Stereoanzeige
Stereoanzeige: Transistor moduliert EM84
|
Weihnacht Auslieferung von
40 Geräten an Paul Dessau,
Schnitzler, Fliegner(ZK der SED)…
|
| 1966 |

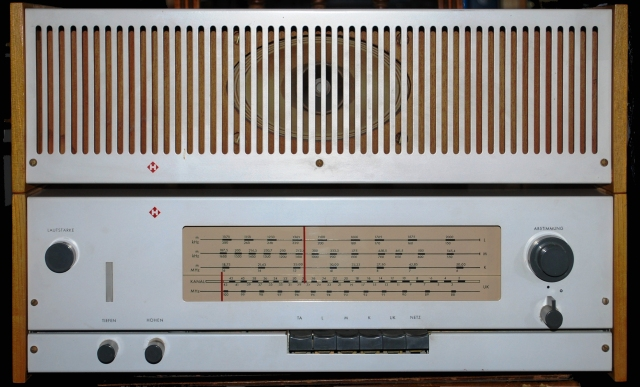

rk3
mit Box L20 |
|
Box L20 |
Gestaltung:
Dietel/Rudolph 1965 |
| 1966 |
Standgerät rs5 |
 |
Phonolaufwerk rechts,
NF-Vorverstärker:
3 * GC 117, Endstufe ECL 86 |
|
| 1966 |

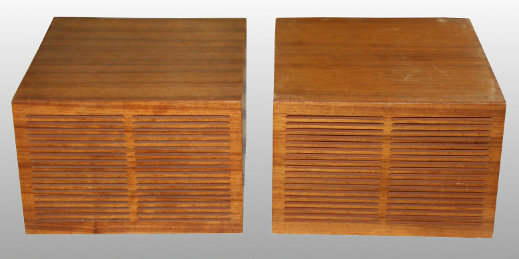

Box K10 |
|
Entwürfe Dietel 1965/66
für alle Kleinboxen |
|
| 1966 |
Verstärker VS1 |
 |
Entwurf 1965 Dietel/Rudolph |
|
| 1966 |
Phonlaufwerk P1 |
 |
Entwurf 1965 Dietel/Rudolph |
|
| 1966 |
rk tuner |
 |
Entwurf 1965 Dietel/Rudolph |
|
| 1966 |

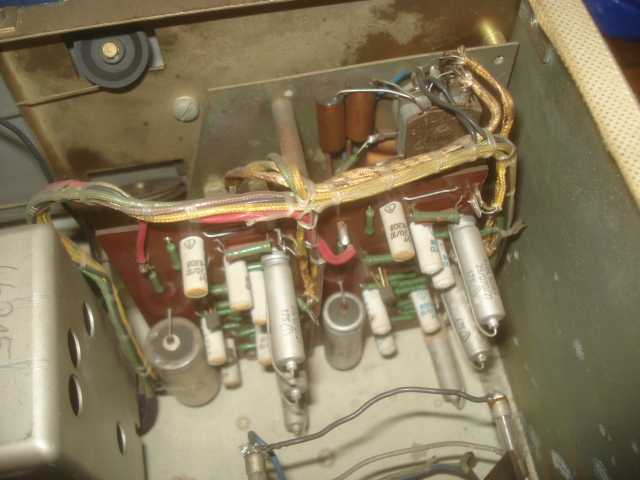

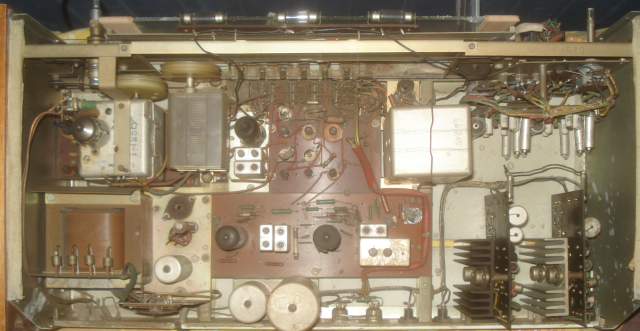

rk4 |
|
Der rk4 stellt die Vorstufe zum rk5 dar:
obwohl noch teilweise mit Röhren bestückt,
sind doch schon wesentliche Teile
transistorisiert.
Auch rutscht jetzt der Balanceregler von der Rückwand an die Frontseite;
die Trennung in Stereo- und Monogeräte (mit Nachrüstoption) wird ebenfalls aufgehoben |
bis 1966 35.000 Geräte der rk3-serie gefertigt |
| 1966 |
Subharchord |
 |
Das Subharchord ist ein Gerät zur elektronischen Klangerzeugung.
Eine umfangreiche Dokumentation zu diesem Ger&auum;t und zu seiner Geschichte findet sich bei Wikipedia.
und auf der Webseite RundfunkSchätze.
Dort ist auch Gerhard Steinke, einer der Schöpfer des Subharcords, zu sehen. |
|
| 1967 |

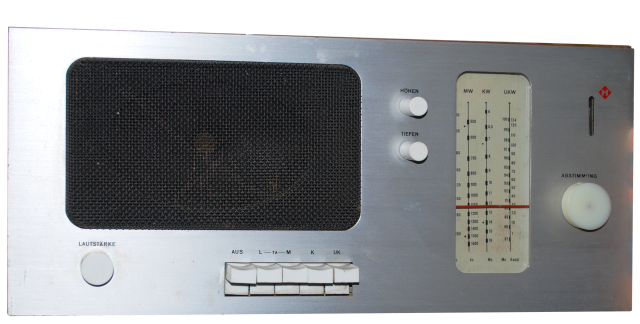

RC 1 |
|
Beginn der Exclusiv Fertigung auf Basis
des Chassis "Saalburg"
(Zukauf von Stern-Radio Sonneberg)
1967/69 ca. 5.000 Geräte gefertigt |
Gestaltung 1966/67 Dietel/Rudolph |
| 1967 |
RCR100 |
 |
|
|
| 1967 |
RCR110 |
 |
|
|
| 1967 |
RCR 115 |
 |
|
|
| 1967 |
RCR120 |
 |
|
|
| 1967 |

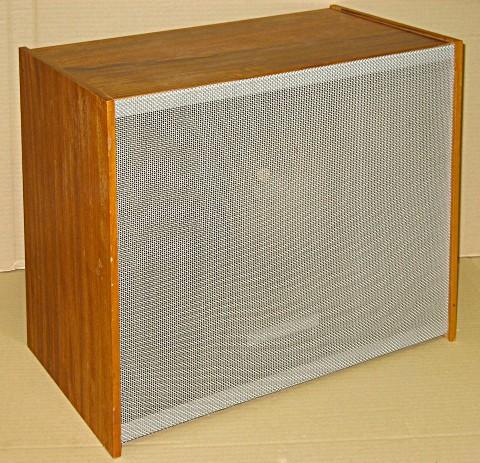

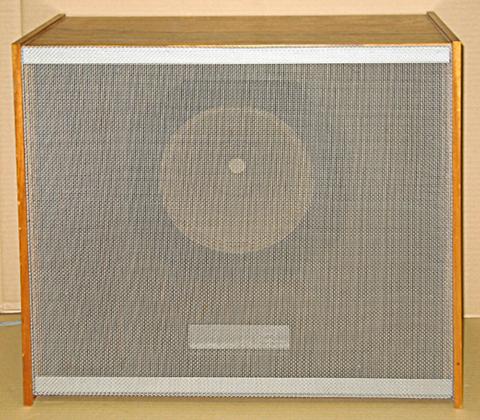

L40 |
|
40l Baßreflexbox
mit Drahtgewebeabdeckung |
Entwürfe Gestaltung I/66 |
| 1967 |
L80 |
 |
|
Gestaltungsentwürfe I/66 |
| 1967 |

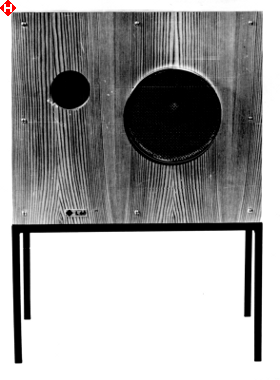

L40 spezial |
 |
|
Gestaltungsentwürfe I/66 |
| 1967 |
Nachhallgerät O750 |
 |
|
|
| 1968 |

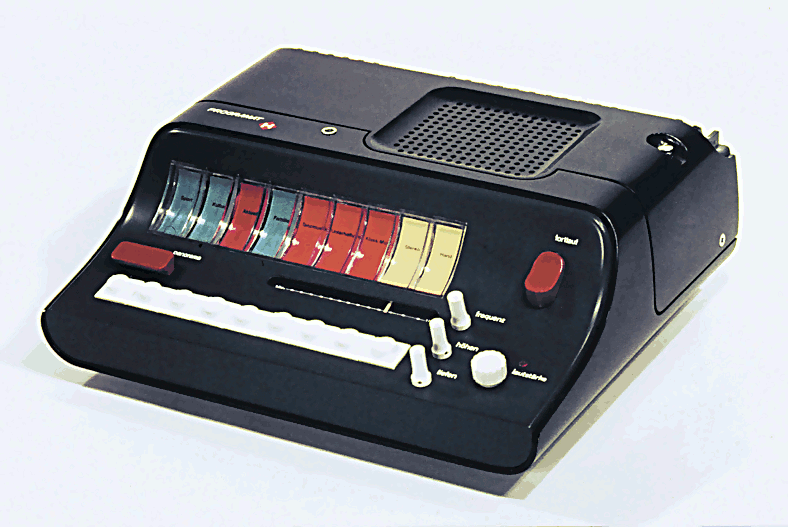

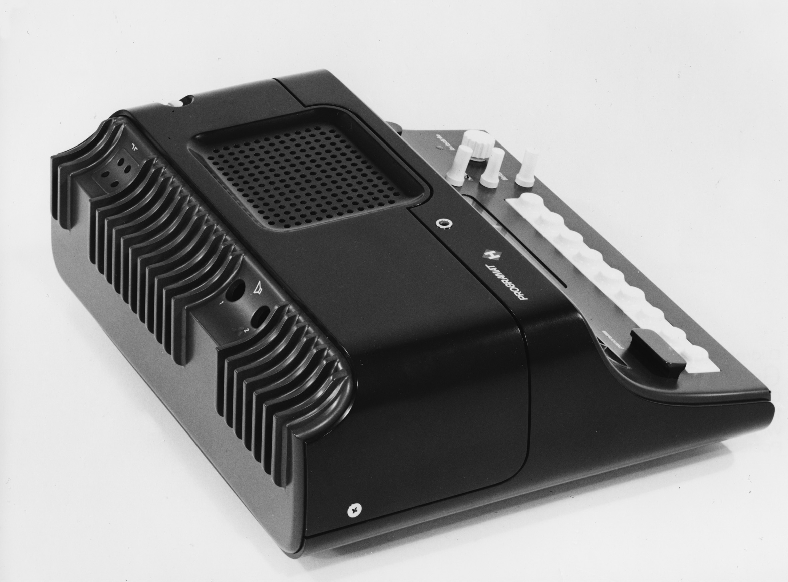

Programat |
|
automatische Programm-/Genrewahl mit Hilfe eines Zusatz-Signals |
durfte nicht gefertigt werden |
| 1968 |
RCX 1000 |
 |
Grundlage rk3, Röhrenendstufe |
1963 auf Messe !!! |
| 1968 |
RCX 1001 |
|
Neu: Balancesteller vorn
(analog zum RK4)
es gibt zwei Varianten:
bruns: Endstufe mit ECC83/ELL80
DDR: Endstufe mit ECL86 |
|
| 1968 |
RCX 1002 |
 |
NF-Vorstufe: Si-Transistoren
NF-Endstufe: Ge-Transistoren (GD175)
Balancesteller vorn |
|
| 1969 |
RCX 1003 |
 |
NF-Vorstufe: Si-Transistoren
NF-Endstufe: Ge-Transistoren (GD175)
letztes Gerät vor Fertigungsbeginn des rk5
(bereits Baugruppen des rk5 verwendet) |
|
| 1969 |
Hotelradio |
 |
|
Gestaltung u.a. Dietel 1969 |
| 1970 |
rk5 sensit |
|
es existieren Ausführungen
mit schwarzer und weißer Skala |
Gestaltung Dietel/Rudolph 1967/68 |
| 1970 |
rk5 spezial |
 |
niederohmiger Ausgang (+6dB)
Übertrager anstelle Endstufen,
für studiotechnische Anwendungen |
|
| 1970 |
Baugruppenexport Jugoslawien |
 |
|
|
| 1970 |
Kugelbox K20 |
 |
Kugelkörper: Globen aus Wurzen

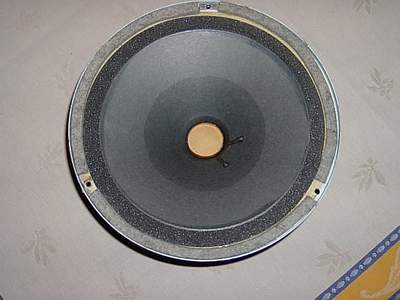

Lautsprecherchassis: Schulz KSP215
ca. 60.000 Stück gefertigt
u.a. auch bei Statron Fürstenwalde
auch "Palast der Republik" ausgestattet |
Gestaltung Dietel/Rudolph 1969/70 |
| 1970 |
Phonolaufwerk sensit sonate |
 |
|
Gestaltung Dietel/Rudolph
1970 |
| 1970 |

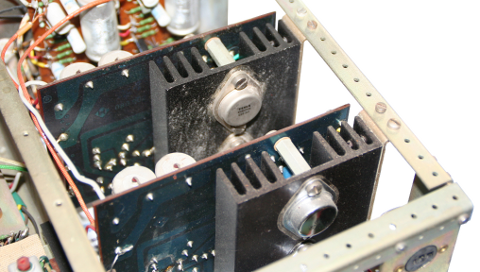

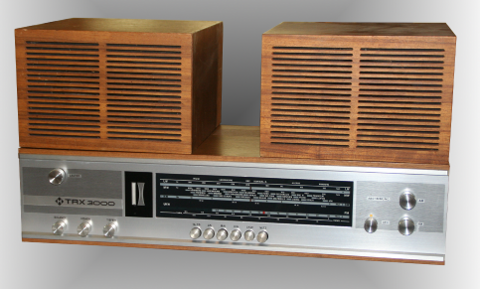

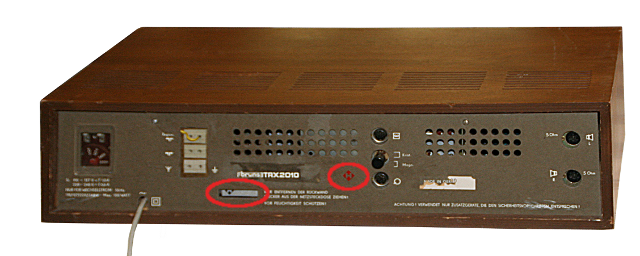

TRX2010
TRX3000 |
|
Die beiden Gerätevarianten kann ich nicht eindeutig identifizieren, das Gerät, von dem die Fotos stammen, ist auf der Front mit "TRX3000" und auf der Rückwand mit "TRX2010" bezeichnet.
Die Geräte waren für den "NSW-Export" vorgesehen; vertrieben wurden sie in Westdeutschland durch die Fa. Bruns, Hamburg; in Ausnahmefällen (Rückläufer, Reklamationen) auch in Ostdeutschland
Technisch sind sie dem RK4/RCX1002 sehr ähnlich. Im HF-Teil mit Röhren bestückt, im NF-Teil volltransistorisiert. Allerdings kommen hier BDY53 und BC141/BC161 zum Einsatz (anstelle der GD175 und SF123/GC301). |
Gestaltung nicht durch Dietel/Rudolph |
| 1970 |
k15 |
 |
Das genaue Fertigungsdatum dieser Box ist nicht bekannt, sie scheint aber mit zwei Chassis L2301 (6VA, 6Ω, Gummisicke) bestückt zu sein.
Anlass für die Entwicklung mag die geringe Belastbarkeit der verfügbaren Lautsprecher aus DDR-Produktion gewesen sein. |
|
| 1970 |
120l Baßreflex Prof. Rehbein Dresden |
|
|
|
| 1970 |

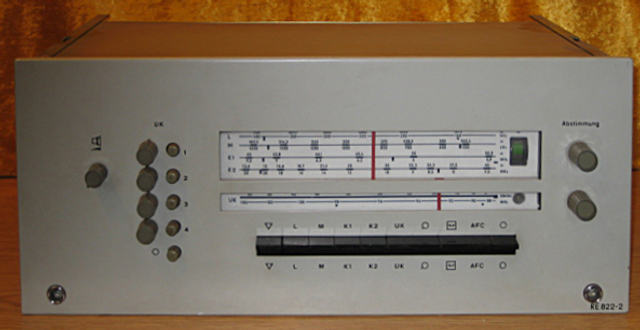

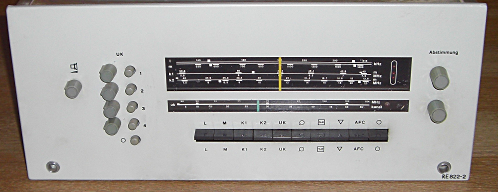

RK5E |
|
Einschubempfänger
Hauptfertigung für Funkwerk Kölleda |
|
| 1971 |
Kugel LK6 |
 |
|
"Notgeburt" der Fertigung
(Gestaltung ohne Mitarbeit Dietel/Rudolph) |
| 1972 |
rk5 tuner |
 |
rk5 ohne Endstufen, im Holzgehäuse für Phontechnik Pirna/Zittau |
10.April 1972:
RFZ der Deutschen Post beruft Bodo Hempel zum Betriebsdirektor des VEB Gerätebau Limbach
(die Urkunde findet sich bei "Dokumente") |
| 1972 |
Videomeßtechnik |
|
qh videosignalgeber,
qv videosignalempfänger |
1975 beendet, RFZ Berlin |
| 1972 |

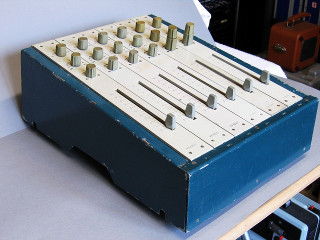

KSG 625 |
 |
Leiterplattenfertigung für Kleinstudiogerät
Elektroakustik Leipzig |
|
| 1973 |

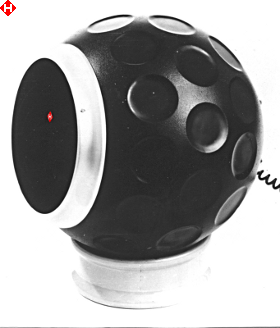

LK22 sensit |
 |
Kugelkörper aus PUR-Schaum gefertigt |
20.09.1973
Planung Spitzengerät rk10
(Protokoll)
1973 Dietel/Rudolph |
| 1973 |
RH Baugruppen |
|
Aufnahme-und Wiedergabeentzerrer (Dolby)
für Tonbandtechnik (Deutsche Post) |
|
| 1974 |
K24 |
 |
Gehäuse: PUR-Schaum
hier: Darstellung mit rk7 |
1974/75 Dietel/Rudolph/von Amende |
| 1974 |
LK240 |
 |
Fertigung der PUR-Gehäuse für K24 stockt,
darum LK240 - Alternative mit Holzkorpus
hier: Darstellung mit rk7 |
|
| 1975 |
rk7 sensit |
 |
|
1967 bis 1975 Dietel |
| 1977 |
rk8 sensit |
 |
neu: Buchse für Kopfhörer auf der Vorderseite,
Anschlußmöglichkeit für vier Lautsprecher, die hinteren strahlen das Differenzsignal ab - "Pseudo-Quadrofonie" |
|
| 1981 |
rk88 sensit |
 |
|
1980/81 Dietel/Rudolph |
| 1981 |
ELA 70 |
 |
Pilottongesteuerter Empfänger für NVA
1.Quartal: 690 Stück |
|
| 1983 |

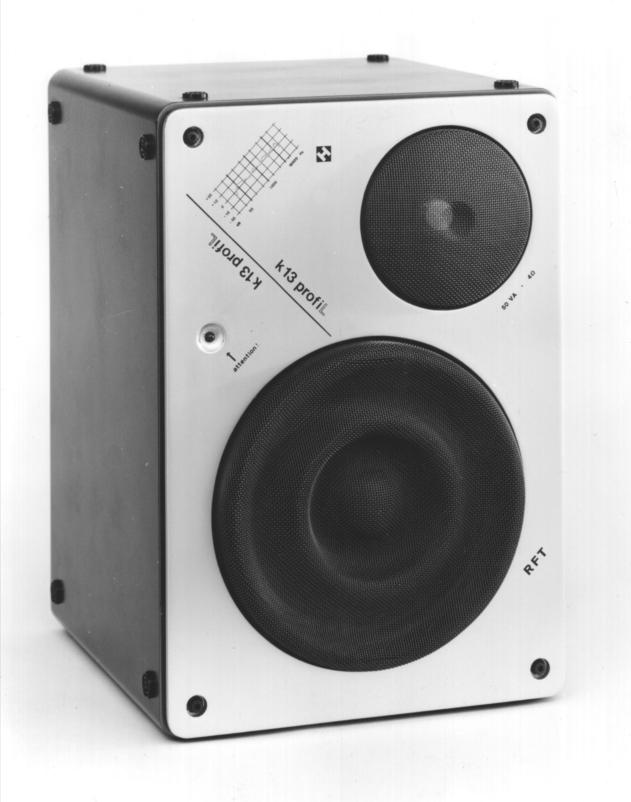

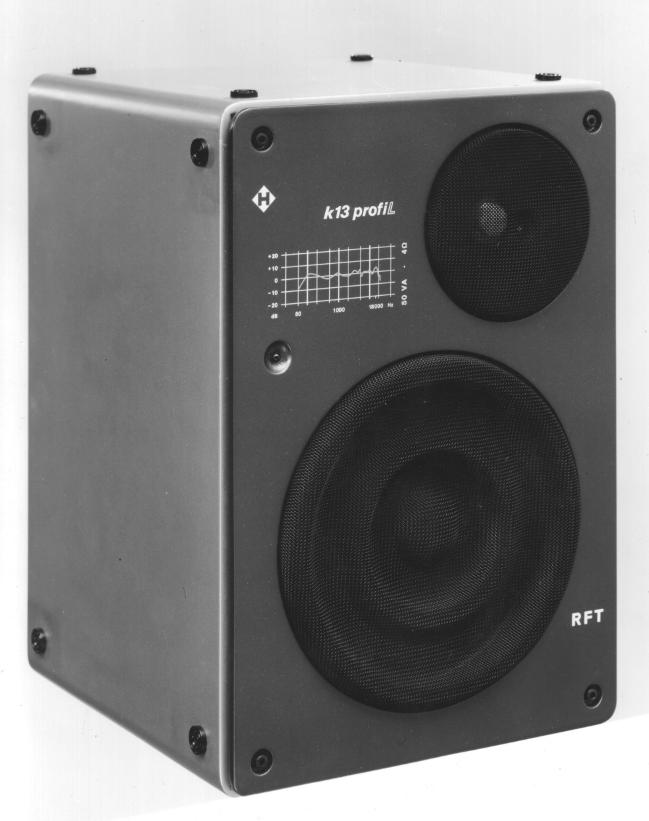

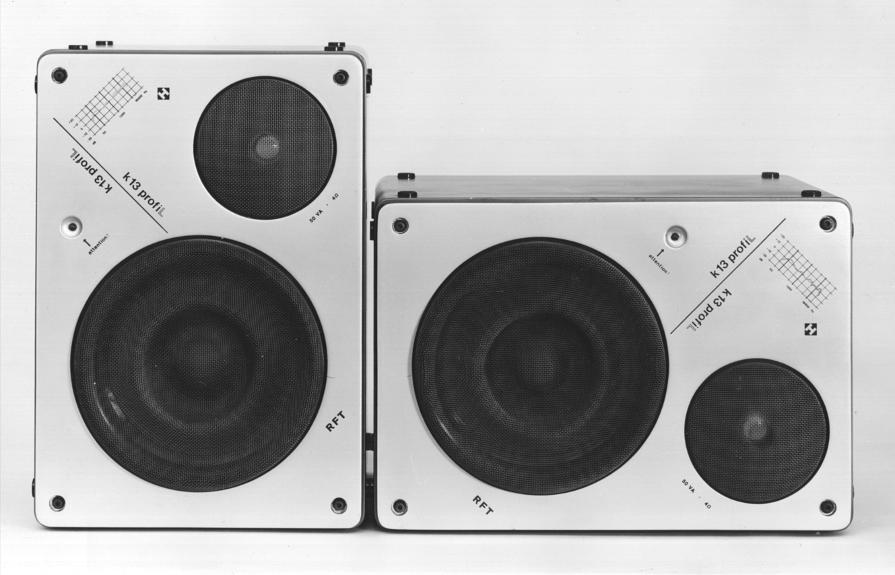

Box K13 profil |
|
|
1980/81 Dietel/Rudolph |
| 1983 |
Box K7 |
 |
unter Verwendung K13 Fußteile
als Ablösung der LK10 geplant,
nicht gefertigt |
1980/81 Dietel/Rudolph |
| 1984 |
rk88 sensit IC |
 |
rk88 sensit IC ab Nummer 70001 |
Überleitung rk88 sensit IC
per 1.10.84,
insgesamt (rk5…rk88)
30.000 Stück gefertigt |
| 1984 |
TELA 2 |
|
Entwicklung für NVA Truppenbeschallung |
K13 Ausführung für Kanada |
| 1986 |

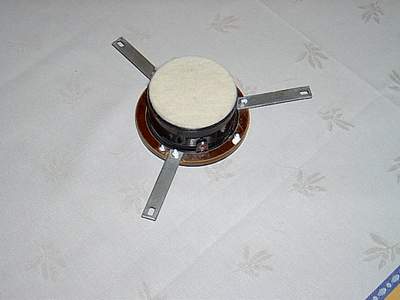

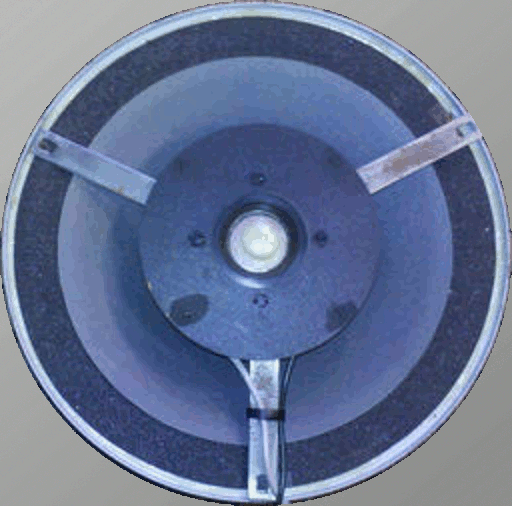

K20 koaxial |
|
Entwicklung von ca. 25 Mustern für die Deutsche Post. (Labor Orth im RFZ)
Vermutlich weil die k20 an schwacher Höhenwiedergabe leidet, wurde versucht, das zu verbessern.

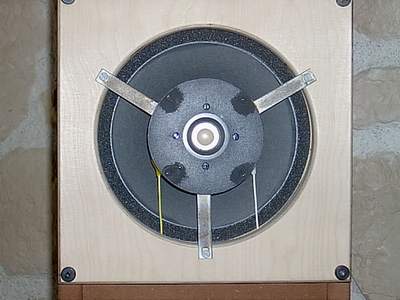

Der Hochtonkegel des Orignalchassis Schulz KSP215 wurde darum entfernt und stattdessen ein Kalottenhochtöner vor der Membran montiert.
(Die Jahreszahl ist vermutet, nicht belegt.)
|
|
| 1988 |
k23 profil |
 |
ab 1984 (?) |
1986/87/88 Dietel/Rudolph |
| 1988 |
k35 profil |
 |
|
1986/87/88 Dietel/Rudolph |
| 1988 |
rk 90 sensit cubus IR |
 |
erste Ideen seit 1980,
(1980…84…87Dietel/Rudolph)
inoffiziell zur LFM 86 vorgestellt, am
03.10.87 zur X.Kunstausstellung Dresden
präsentiert |
1988 Fertigung K5-Serie |
| 1988 |
Turmschrank |
 |
zur Auslastung der Tischlerei wurden
Kleinmöbel für die
Schneeberger Schule gefertigt |
fanden keinen lukrativen Absatz |
| 1988 |
TAV 2001 |
|
Antennenverstärker
(Häberle) |
|
| 1988 |
k13 mit Verstärker |
|
Entwicklung mit Standbyfunktion |
|
| 1988 |
K23 mit Verstärker |
 |
Entwicklung |
|
| 1988 |
R6 Würfelradio für Senioren |
|
Schaltungsentwurf |
|
| 1988 |
Digitalmultimeter |
 |
Entwicklung ab 1984,
Gestaltung: Dietel |
|
| 1991 |
Mischpulte |
|
8-Kanalmischpult Sennheiser |
|
| 1991 |
Monitore |
|
SW-Monitor für CNC-Maschinen |
|
| 1992 |
Gitarrenverstärker |
|
|
Ruwedel |
| 1992 |
HF-Verstärker für
Antennenverstär-
ker,
Satreceiver |
|
|
neue ERSA Lötanlage,
SMD-Bestückungsautomat |
| 1992 |
Satschüssel, Multischalter |
|
LNB_Einbau |
|
| 1993 |
|
|
|
Liquidation des Betriebes |
| 2011 |
|
| am 16. Februar wurde von einem großzügigen Sammler ein rk 90 cubus an das Industriemuseum Chemnitz übergeben.
(die Kosten hat der Förderverein übernommen und bei der Reparatur halfen die einstigen Entwickler.
Trotzdem - es gibt wenige Sammler, die sich von solch seltenen Stücken trennen!) |
|
| 2014 |
|
| am 21. Februar eröffnet eine Ausstellung über HELIRADIO im Esche-Museum Limbach-Oberfrohna |
|
Produkte und Entwürfe
